万泰微地震三维可视化软件

万泰微地震三维可视化软件(DIS)


万泰微地震三维可视化软件主要展示野外采集的数据依赖数据进行微地震事件空间分布特征、断层面分析、地层质点峰值速度PGV分析、震级分布分析、巷道与三维图显示等。从三维视图全面、清晰的进行数据的分析。支持各种图表分析数据;支持各类型过滤设置,如数据类型过滤、处理类型过滤、空间过滤、场景过滤等。生成以日、周、月为周期的报表。


软件主界面

软件主界面主要展示微地震事件空间分布特征,涉及事件、巷道图、坐标等相关信息。

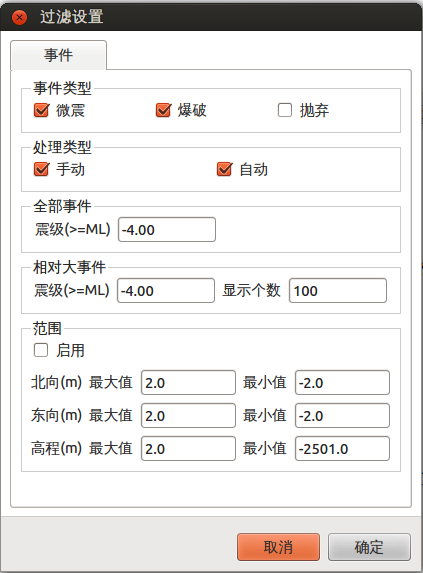

过滤设置

过滤设置窗口中,设置空间范围、事件类型、处理类型等参数,针对某一空间数据进行分析。

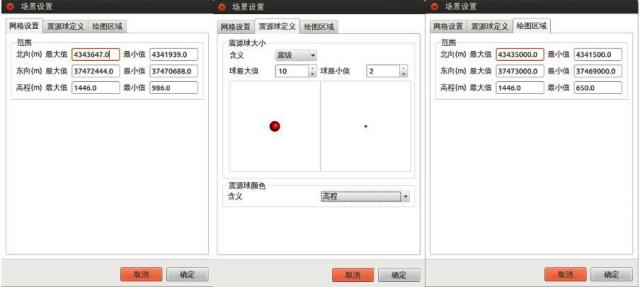

场景设置

场景设置窗口中,可进行网格设置、震源球设置、绘图区域设置。


图表

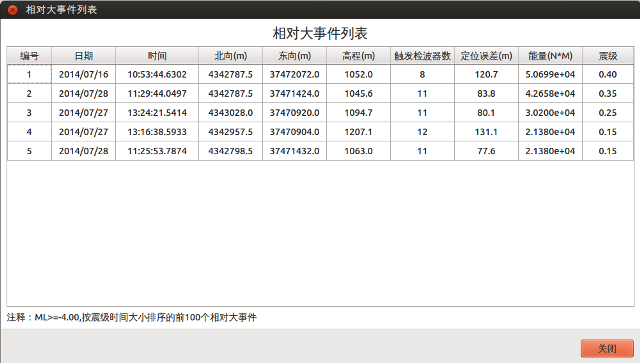

  相对大事件

相对大事件列表显示用户自定义的某一震级以上的事件。

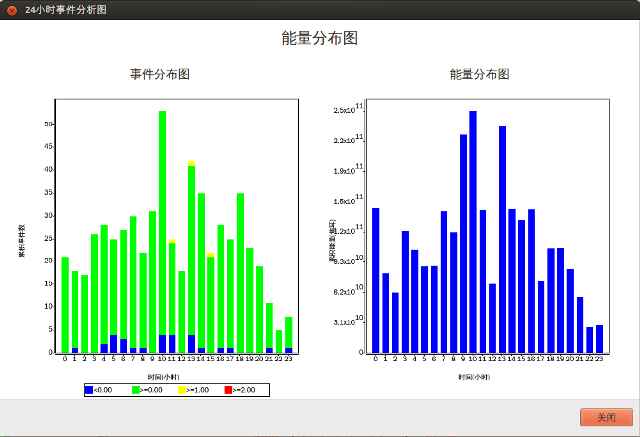

 24小时事件

24小时事件显示一天中每个小时内事件数量和每小时内的能量和数值。

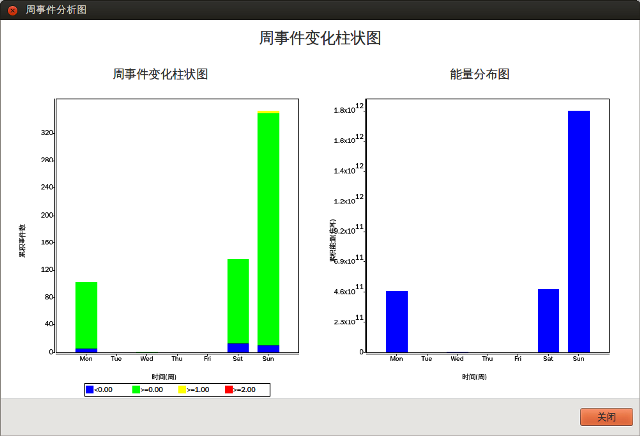

 周事件图

以周为单位显示周中每天事件数及各震级段事件数量。由柱状图可以看出周中每天事件数的走势,在统计工作中有着重要的作用。还可显示一周内每天的能量图。

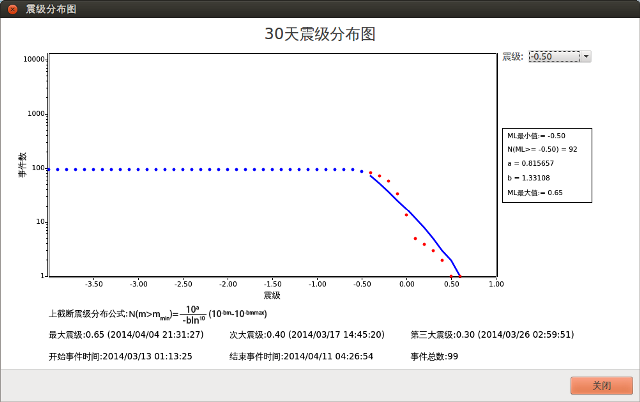

 震级分布图

震级分布图显示30天内震级分布状况。图中每个点的横坐标代表震级数,纵坐标代表大于等于该震级事件数量。

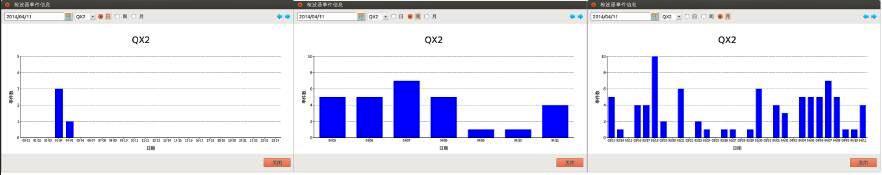

 检波器事件信息

将数据以检波器为单位进行分类统计。检波器事件信息可以按照每天或者每周或者每月三种时间长度划分。

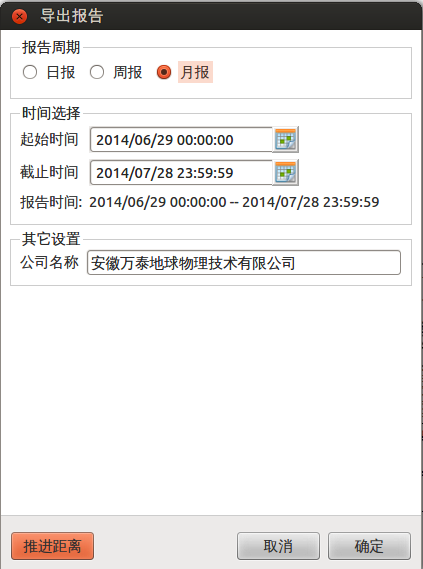

导出报告

报告周期有日报、周报、月报、自定义设置报告等类型,不同的类型也对应着不同的数据时域。报告的内容还包括震级的大小以及事件的数量。支持设置公司名称。
