万泰微地震数据处理软件

万泰微地震数据处理软件(DPS)


万泰微地震数据处理软件是专门为矿山等其它行业处理微震波形数据的软件。通过使用该软件可以快速处理野外采集回来的微震数据,通过对微震数据的进行滤波,并进行波形变换,拾取其P、S波初至,然后定位计算得到微震事件的定位信息和震源信息。

本系统主要功能有P、S波到时拾取、道集判断、特征函数曲线、时频分析、Brune模型、滤波器、能量图、极性分析、初动反演、震源参数计算、绝对定位、主事件相对定位、双差定位以及波形P、S波辅助判断功能等。

用户可以通过滤波模块,过滤野外采集的原始数据,提取其有效信号,通过Brune模型模块,用户可以很直观看出该事件是否为爆破事件,通过时频分析和特征曲线函数,以及能量图和极性分析都可以辅助用户正确拾取P、S波的初至。通过定位信息可以看到事件发生时刻以及震级的大小,通过查看其初动反演信息,用户可以直观地看出微震事件所对应的断层面等信息。

此外,万泰微地震数据处理软件也是微震监测系统软件体系中很重要的一个部分,它与万泰微地震实时监控软件和万泰微地震三维可视化软件共同组成微震监测系统。

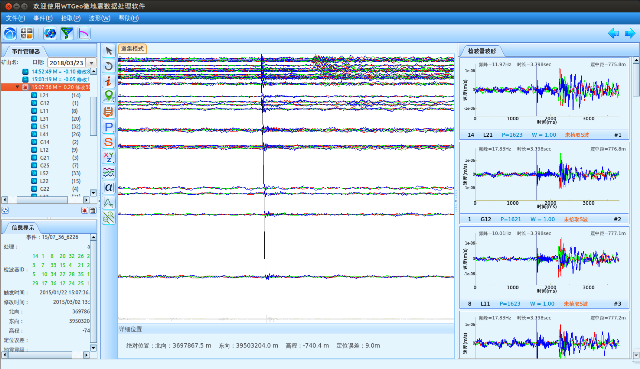

软件主界面

软件主界面左侧事件管理器显示事件,信息显示主要是具体事件或检波器的参数信息,中间是道集模式显示波形,右侧是检波器波形。


道集模式

道集模式显示所有检波器波形,按照距离事件发生地点远近依次排列所有波形,全局查看地震事件中的检波器波形变换及P波、S波拾取位置,使用实线连接各个台站的P波、S波拾取点。点选工具栏图标操作相对应的变换,辅助判断地震事件真实性和可靠性,如原始波形、绝对值、归一化、放大、缩小、三分量显示、重新拾取或修改P波S波。

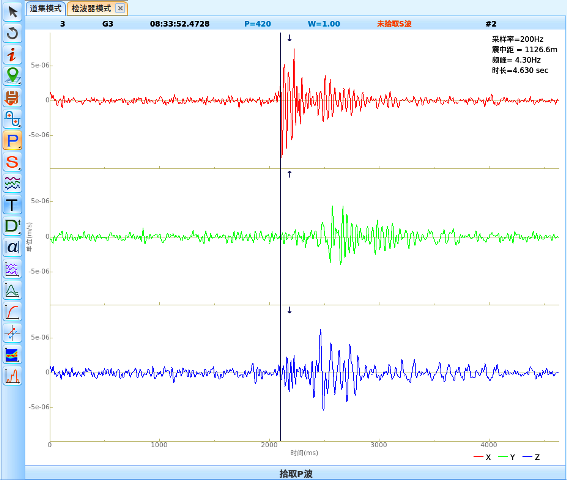

检波器模式

检波器模式的优点在于不但可以更细致的拾取P波初至,还可以进行更多的波形变换,辅助拾取。


累计能量图

一般认为能量突然起跳的地方即为S波初至,这样可以帮助辨认S波的到达时间,支持拾取P、S波。

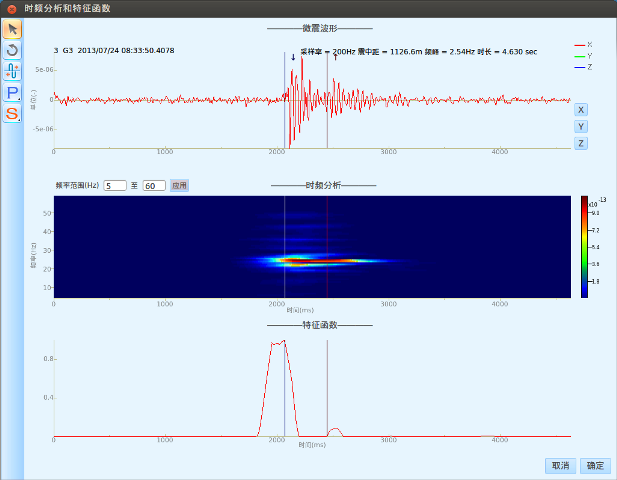

时频分析和特征能量图

时频分析帮助我们分析信号的时间域、频率域特征,通过调整频率范围的数值,则可以查看该频率段信号的频谱特征,特征函数可以协助用户准确拾取的P/S初至。

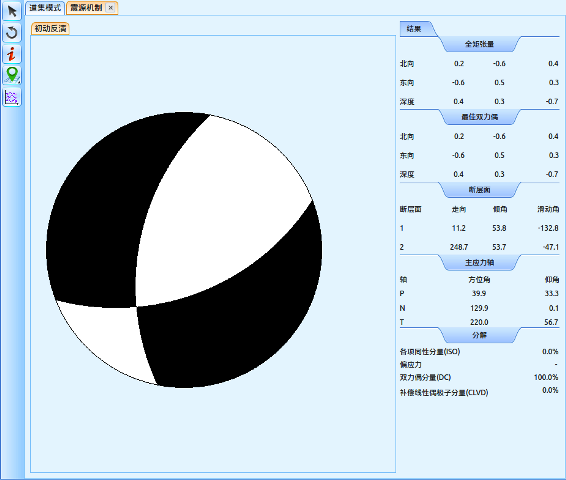

震源机制

用户可以直观的通过“沙滩球”,推断该事件的断层等相关信息。


Brune模型曲线

Brune模型主要是用于辅助识别爆破事件。
